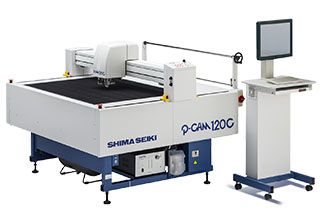

P-CAM100/120C/160C/180C

P-CAM100/120C/160C/180C

支持碳纤维以及产业器材的
新型NC裁剪机(自动裁剪机)

岛精的NC裁剪机(自动裁剪机) P-CAM100C、P-CAM120C、P-CAM160C和P-CAM180C最适于片状CFRP和GFRP的预浸布等的裁剪。可以选择超声波振动裁剪刀、也可以选择直刀以及往复运动式裁剪刀。支持了对熔敷材质的裁剪,最大可支持20mm(根据裁剪机头有不同)厚度的橡胶、皮革、集装袋(聚乙烯苫布)、帐篷素材(防水油布)、芳旋纤维、雨具、雨衣等的裁剪。裁剪时依靠马达控制来调整高度及深度确保裁剪刀的长寿命。可以配备为裁剪素材提供防尘、自动清洗裁剪刀等先进的功能,还标准配备了防止二次裁剪以及专用裁剪刷功能,并对应铺设裁剪垫。各种机种的裁剪长度最短从880mm开始。根据不同的用途可以加长或自定裁剪范围。提供输入条形码即可读出裁剪数据的选购件,便可防止裁剪数据的人工输入失误,从而大幅度提高工作效率。交货时可以选择整体或者分开状态交货,这样即使在有限的空间也很容易搬运以及设置机器。在纺织、汽车、航空、工业原材料等诸多行业中,自动裁剪机与设计CAD系统SDS-ONE APEX3配套使用,就能够实现一贯的高效生产系统。

高精度的裁剪机头

高精度的裁剪机头

有三种裁剪方式(直刀、往复运动裁剪刀、超声波振动裁剪刀)可以选择。简单操作就能交换直刀的刀刃。往复运动裁剪刀采用自动研磨方式,提高裁剪精度。变更切割位置,延长了裁剪刀的寿命(往复运动裁剪刀除外)。

高精度的裁剪机头

高精度的裁剪机头

吸引时会自动认识布料的高度,以最佳的机头高度来裁剪以及控制布料压脚,从而提高裁剪精度以及裁剪效率。

防止2次裁剪功能

防止2次裁剪功能

裁剪相邻裁片的2条线时,仅裁剪单侧线条。此项功能防止2次切割有助于提高裁剪的精度、缩短时间。 此外,以自动化处理的方式还可缩短编辑数据的时间。

自动贴标装置(选购配件)

自动贴标装置

在裁剪中专用的机头和裁剪机头联动,高效地进行贴标。这样使裁剪零件管理更容易。

裁剪刷

裁剪刷

由于在裁剪断面采用裁剪刷这样可以全面吸引面料,和绘图仪方式相比固定力更强,实现稳定的裁剪。 另外裁剪刷本身消耗很少,并且实现以小块为单位的交换使保养更容易。

触摸式控制面板

触摸式控制面板

操作画面采用了触摸屏式的大型液晶屏面。菜单的设计也充分地考虑到,即使是初学者也能简单地进行操作。P-CAM系列除了日文与英文菜单之外,还添加了简体中文和繁体中文。

安全装置

安全装置

在四角都采用停止开关,Y轴横梁处配备了安全杆,临时停止等安全装置,使操作更具安全性。

P-EDITOR(可供选购)

P-EDITOR(可供选购)

P-EDITOR是一个编辑的软件,是将在其他公司CAD上创建的裁剪资料放在P-CAM上编辑,让P-CAM的裁剪精度和效率发挥至最大威力。 此软件可以进行P-CAM的CAM特殊点(开始、反转等)的设定,可以按照各部件更改速度以及切口和钻孔,可以输入部件、更改或删除部件、重新配置等。因此,以往受裁剪条件所限制的项目现在也能够实现高精度的裁剪。

投影仪(可供选购)

投影仪(可供选购)

通过投影仪将裁剪数据的纸样投影到P-CAM上的布片,可考虑布片的歪斜来裁剪,使比较困难的对花样工作更容易。单层裁剪时可以避开原材料的瑕疵部分来配置纸样的位置。此外,还可利用投影仪在粗裁部件中投影精确裁剪用的纸样,就可直接在P-CAM上进行裁剪。在确认花样位置,再次探讨及变更时可充分发挥其效力。

支持读取条形码、QR代码(选购配件)

支持读取条形码、QR代码(选购配件)

可以使用条形码、QR代码形式瞬间读取裁剪数据,减少手动操作的劳力和时间,并且可以抑制人工操作时的出错。

有关P-CAM100/120C/160C/180C NC裁剪机的咨询、购买方式以及需要产品目录者,请点击右边联系我们。
