P-CAM183/223

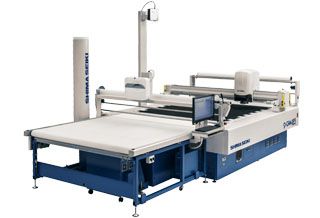

P-CAM183A

性价比优良的多层式自动裁剪机量

以高效率、高产能、高质量而深受广大用户好评的岛精多层式自动裁剪机(NC裁剪机)P-CAM系列新增了性价比更高的P-CAM®183/223机型。可裁剪布料厚度由原来的吸引后75mm增加到80mm,并扩大了裁剪机头与裁剪面的空间,能够轻易搬进、搬出吸引前的多层布料了。另外重新研制了裁刀驱动部分的构造,提高了耐用性以及强度。同时重新改良了吸引方式,将裁剪时的吸引漏气现象控制到最低限度,并且压脚采用电子控制,提供稳定且适宜材质的裁剪。通过采用新型裁剪机头,实现低振动、低噪音的生产,改善工作环境。钻孔机的一键式安装也大大提高了工作效率以及维护性能。P-CAM183/223适合重视生产率的时装服饰行业。

高精度的裁剪机头

高精度的裁剪机头

以精湛技术所创造的裁剪机头,采用往复运动式裁剪刀,吸引时裁剪面料最80毫米,宽幅可以自由选择。此外,对于易溶化材质裁剪刀具备了冷却的功能。并以修正研磨方式实现更高精度的裁剪。

刀宽自动测定功能

刀宽自动测定功能

使用往复运动式裁剪刀因裁剪和研磨会使刀锋逐渐变窄,从而影响裁剪精确。通过自动测定刀宽的功能,可以把握刀宽的尺寸,提高切口位置和锐角部分的裁剪精度。此功能还可以通过测定刀宽及时确认刀的磨损程度在显示器上提示更换刀片信息。

钻孔强化型(选购配件)

钻孔

钻孔是使用于制衣业界的暗针打褶或口袋定位以及车辆坐垫的定位及打孔等方面。正如选购件所设定的那样,在多层裁剪时所使用的强化型的钻孔,即使是在钻头负荷的状态下仍可保持裁剪回转速。有关强化型的钻孔系列有1、2、4连的设定。

吸引室内置型输送带

吸引室内置型输送带

在吸引室内置输送带的形式,开发了吸引时可边输送面料边裁剪的MotionX方法。这不仅提高了裁剪效率而且改善了吸引效率及鼓风机的噪音,改善工作环境。

吸引室内置的清洁功能

吸引室内置的清洁功能

以在吸引室内置输送带的方式可不断清除裁剪布屑。

防止2次裁剪功能

防止2次裁剪功能

裁剪相邻裁片的2条线时,仅裁剪单侧线条。此项功能防止2次切割有助于提高裁剪的精度、缩短时间。 此外,以自动化处理的方式还可缩短编辑数据的时间。

自动调整速度功能

在裁剪相邻部件之间的两条线时,后裁剪的线条将会自动放慢速度,且在提高裁剪精度的同时缩短数据编辑时间。

密封膜压杆 (选购配件)

密封压板

作为防止裁剪中吸引力下降的密封膜压杆,是以减轻空气泄漏的方式降低鼓风机的输出,以此节约能耗。增加了可以根据多层厚度的测定,在2段高度之间自动选择密封膜压杆的自动切换功能。

触摸式控制面板

触摸式控制面板

操作画面采用了触摸屏式的大型液晶屏面。菜单的设计也考虑周到,即使是初学者也能简单地进行操作。P-CAM系列除了日文与英文菜单之外,还添加了简体中文和繁体中文。

裁剪刷

裁剪刷

由于在裁剪断面采用裁剪刷这样可以全面吸引面料,和绘图仪方式相比固定力更强,实现稳定的裁剪。 另外裁剪刷本身消耗很少,并且实现以小块为单位的交换使保养更容易。

停机装置

停机装置

在四角都采用停止开关,Y轴横梁处配备了碰撞检测杆,临时停止等停机装置,使操作更具安全性。

P-EDITOR(可供选购)

P-EDITOR(可供选购)

P-EDITOR是一个编辑的软件,是将在其他公司CAD上创建的裁剪资料放在P-CAM上编辑,让P-CAM的裁剪精度和效率发挥至最大威力。 此软件可以进行P-CAM的CAM特殊点(开始、反转等)的设定,可以按照各部件更改速度以及切口和钻孔,可以输入部件、更改或删除部件、重新配置等。因此,以往受裁剪条件所限制的项目现在也能够实现高精度的裁剪。

其他方面,裁剪后的残布裁剪功能,激光对格功能,还有仅对裁剪数据内所必需的裁片进行指定裁剪程序都标准配置的。并且为了使客户提高工作效率,还具备自动将裁剪数据登录于日程的功能,将各类裁剪条件文件化的功能等等。毫无疑问,该自动裁剪机在维修方面上进一步强化各个部分且实现更简易化的作业方式,是工作稳定的自动裁剪机。

有关P-CAM系列 多层自动裁剪机的咨询、购买方式以及需要产品目录者,请点击右边联系我们。
